2溫度對模塊壽命的影響

模塊作為逆變器最為核心器件，其工作時內部結溫直接影響使用壽命，圖2 是英飛凌提供的晶元結溫與壽命對應關系曲線。

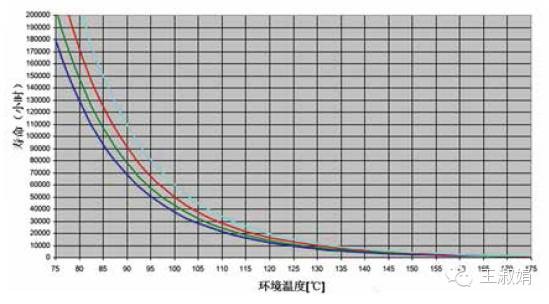

圖2：模塊壽命與結溫的關聯曲線

根據表1中樣本1和樣本2模塊的內部溫度，推算出模塊結溫和兩者模塊壽命對比如表3(推算過程專業性強，這里不在贅述)。

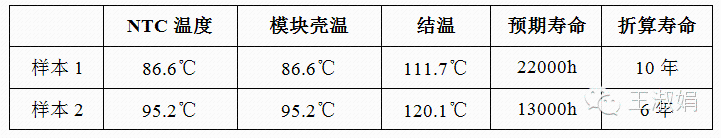

表3：模塊溫度和壽命的影響

由上表可見，在實驗條件下，關鍵器件模塊，溫度較低的樣本1壽命是溫度較高的樣本2的1.7倍，但均未達到25年的預期壽命。

3溫度對風扇壽命的影響

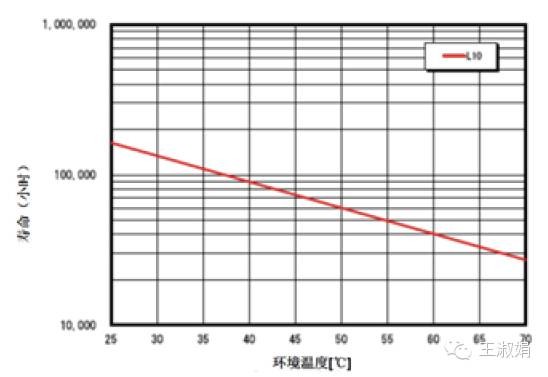

風扇是成熟的工業器件，應用于樣本1的風冷逆變器的是NMB 風扇，防護等級為IP65，可在任何灰塵環境下，甚至完全浸入水中正常工作。圖3 為NMB 風扇壽命曲線。

根據圖3，以逆變器運行的最高環境溫度50 ℃計算，正常運行時間為60319 小時。通過智能強制風冷控制，只有逆變器的模塊溫度達到70℃以上，風扇才會滿轉，在正常一天內，滿足滿轉條件的時間大概在6h左右，折合27.5 年。另外，考慮雨天、以及環境溫度低于50℃等因素，風扇的運行壽命將更長。

3、小結

在實驗條件下(480V 直流電壓、400V 交流電壓、50℃環境溫度)，由于樣本1和樣本2冷卻方式不同，造成關鍵器件壽命有較大的差異。

對于膜電容，當Vw/ Vn<1.1時，樣本1的壽命基本可達到25年，過載會降低其壽命;而樣本2由于溫度太高，壽命均未達到25年。

對于模塊，樣本1壽命是樣本2的1.7倍，但均未達到25年的預期壽命。

對于風扇，為成熟的工業器件，壽命可以達到25年以上。

綜上所述，在集裝箱式逆變器、自然冷卻式逆變器等新技術廣泛應用時，應該充分考慮這些新技術對于散熱的影響，對于逆變器壽命的影響。
