我國人均水資源短缺，旱災頻發，水土流失嚴重，且電網無法全面覆蓋到偏遠山區，嚴重影響到這些地方的人們生活，飲水，農業生產等問題。近幾年，我國的光伏產業得到了迅速發展，成本逐年下跌，光伏產品開始走進人們的生活，其中，光伏揚水系統就是光伏產品與揚水相結合，創新應用到生活用水，農業灌溉、生態恢復、草原畜牧等需求中，光伏揚水系統作為光伏領域的全新應用，不僅可以避免電網基礎設施建設的大量資金投入，而且解決了農業生產的缺電缺水難題。

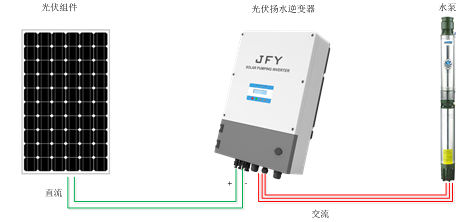

典型的光伏揚水系統主要由光伏組件，光伏支架，揚水逆變器，水泵等四大部分組成，以清潔能源太陽能為動力直接驅動水泵進行揚水，以蓄水代替蓄電，無需儲能裝置，極大降低系統的建設成本和維護成本。系統憑借其環保節能，易安裝維護，經濟性好等特點被人們廣泛使用。

光伏揚水系統的設計首先需要做好前期的客戶需求調查，比如：系統用途，客戶每天的用水量，揚程以及當?shù)氐墓庹盏刃畔?，只有充分理解客戶的具體需求，才能給客戶提供最優的方案，最大限度的滿足客戶的使用需求。光伏揚水系統的設計主要包含水泵選型，揚水逆變器選型和光伏組件設計等三大部分。

1．水泵選型

1．1 流量確定

水泵的流量又稱為輸水量，主要根據客戶的用水量和當?shù)氐墓庹諚l件來確定系統的流量，具體可以參考以下公式進行設計：

1．2 揚程確定

揚程是指水泵能夠揚水的高度，是水泵的重要工作性能參數，可以根據客戶項目的實際狀況進行測量。以下是關于揚程的計算方法：

水泵揚程=靜揚程+水平輸送距離+損失揚程

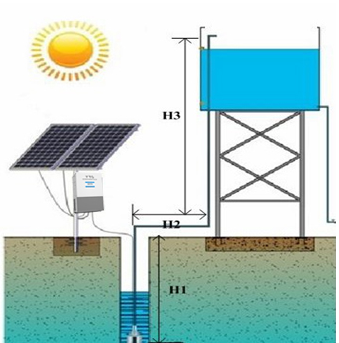

靜揚程就是指水泵的吸入點和高位控制點之間的高差，如從深水井中抽水，送往高處的水箱。靜揚程就是指清水池吸入口和高處的水箱之間的高差;如圖，靜揚程為H1+H3;

水平輸送距離如圖H2，一般計算揚程時，水平方向每10m算作1m的揚程;

損失揚程通常為凈揚程的6～9%，如水管彎頭，水頭等，一般為1～2m。

水泵的流量和揚程確定完后，水泵型號就可以基本確定，如果客戶是在深井抽水，還需要考慮水泵的尺寸規格要比深井直徑小。

2．水泵逆變器選型

光伏揚水逆變器是光伏揚水系統中最重要的設備，作為整個系統的控制和調節器，它始終進行最大功率點跟蹤，并根據日照變化實時調節輸出頻率，從而控制和調節水泵工作。揚水逆變器的功率主要根據水泵電機來確定，為了系統的可靠運行，一般建議選擇不小于水泵電機的功率，同時考慮水泵的輸入電壓和接線方式(單相或三相)，最終確定揚水逆變器的型號。

3．光伏組件設計

在偏遠山區，沒有電網或者柴油發電機作為補充電源，光伏揚水系統的動力全部由光伏組件所產生的電來提供，為了保證滿足客戶的用水需求，考慮到光伏板傾斜角度，溫度，陰影遮擋，灰塵等因素對系統的影響，以及揚水逆變器的超配能力，一般建議光伏組件的功率為逆變器額定功率的1.1-1.5倍之間，一般取1.2倍即可。

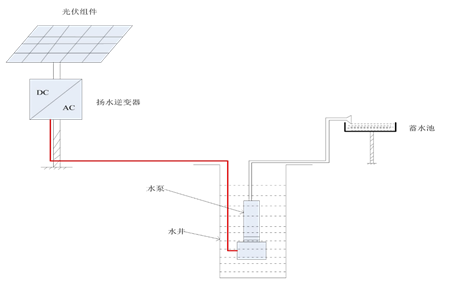

4．5．5kW揚水系統典型設計方案

項目背景：

項目使用現場沒有市電和發電機，給一客戶設計一套光伏揚水系統，從深井抽水用于農田灌溉，具體信息如下;

a)井深約60米，揚程約50米，井徑約250mm;

b)需灌溉共80畝旱地，每天用水約70方;

c)灌溉器件本地平均日照約4小時/天

4．1 水泵選擇

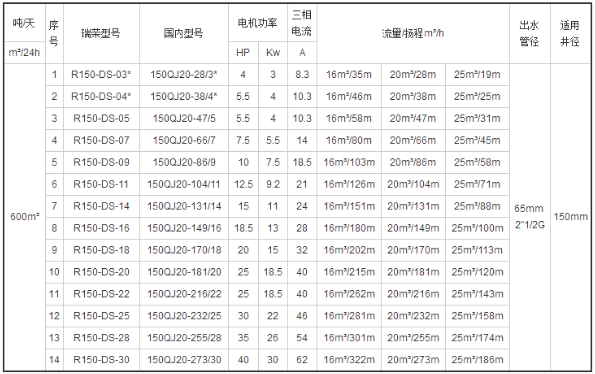

根據以上信息，水泵流量要求為70m3/(4h*0.85)=20.6m3/h，揚程為50米，水泵可以選瑞榮的R150-DS-05，電機功率為4kW，適用井徑為150mm，可以滿足要求。以下是水泵的具體參數：

4．2 揚水逆變器選型

根據水泵電機功率為4kW，輸入電壓為三相380Vac，水泵逆變器選擇晶福源的SPRING5500，輸出額定功率為5.5kW。

4．3 光伏組件設計

選定的揚水逆變器SPRING5500，其額定輸出為5500W，考慮當?shù)氐墓庹諚l件較好，可選1.1倍的組件，即1.1×5500=6050W。

深圳晶福源科技股份有限公司創建于2003年，是一家集研發、生產、銷售、服務于一體的國家高新技術企業。公司長期專注于電力電子行業，擁有0.55-75kW的光伏揚水逆變器，單、三相交流輸出，支持多種水泵電機，IP65防護等級(22kW以上功率增加戶外柜，防護等級為IP54)，適合戶外使用，并且可選配柴油機或市電作為備用電源，支持24小時全天候發電揚水。晶福源始終堅持“天道酬勤、精益求精”的理念，努力為客戶創造更大價值。
