Zigbee是一種新興的短距離、低速率、低功耗無線網絡技術,本內容首先介紹了Zigbee的基礎知識與技術要點，然后分析了Zigbee技術與藍牙技術、WIFI、Z-Wave等短距離通信技術的分析與比較。

一、Zigbee基礎知識

Zigbee是一種新興的短距離、低速率、低功耗無線網絡技術，它是一種介于無線標記技術和藍牙之間的技術提案。它此前被稱作“HomeRF Lite”或“FireFly”無線技術，主要用于近距離無線連接。

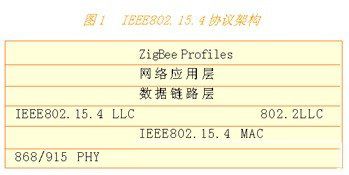

Zigbee的基礎是IEEE802.15.4(如下圖1所示)，這是IEEE無線個人區域網(Personal Area Network，PAN)工作組的一項標準，被稱作IEEE802.15.4(Zigbee)技術標準。

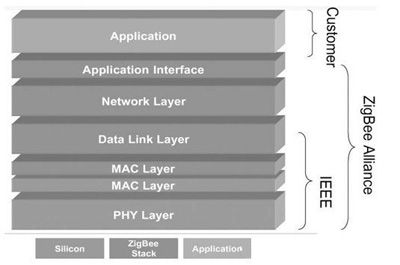

Zigbee不僅只是802.15.4的名字。IEEE僅處理低級MAC層和物理層協議，因此Zigbee聯盟對其網絡層協議和API進行了標準化(如下圖2所示)。完全協議用于一次可直接連接到一個設備的基本節點的4K字節或者作為Hub或路由器的協調器的32K字節。每個協調器可連接多達255個節點，而幾個協調器則可形成一個網絡，對路由傳輸?shù)臄?shù)目則沒有限制。Zigbee聯盟還開發了安全層，以保證這種便攜設備不會意外泄漏其標識，而且這種利用網絡的遠距離傳輸不會被其它節點獲得。

Zigbee技術的主要特點包括以下幾個部分:

數據傳輸速率低:只有10k字節/秒到250k字節/秒，專注于低傳輸應用;

功耗低:在低耗電待機模式下，兩節普通5號干電池可使用6個月到2年，免去了充電或者頻繁更換電池的麻煩。這也是Zigbee的支持者所一直引以為豪的獨特優勢;

成本低:因?yàn)閆igbee數據傳輸速率低，協議簡單，所以大大降低了成本。且Zigbee協議免收專利費。

時延短:通常時延都在15毫秒至30毫秒之間;

安全:Zigbee提供了數據完整性檢查和鑒權功能，加密算法采用AES-128，同時可以靈活確定其安全屬性;

網絡容量大:每個Zigbee網絡最多可支持255個設備，也就是說，每個Zigbee設備可以與另外254臺設備相連接;優良的網絡拓?fù)淠芰?ZigBee具有星、樹和叢網絡結構的能力。ZigBee設備實際上具有無線網路自愈能力,能簡單地覆蓋廣闊圍;

有效范圍小:有效覆蓋范圍10～75米之間，具體依據實際發射功率的大小和各種不同的應用模式而定，基本上能夠覆蓋普通的家庭或辦公室環境;

工作頻段靈活:使用的頻段分別為2.4GHz(全球)、868MHz(歐洲)及915MHz(美國)，均為免執照頻段。

更重要的是，預測未來6到7年內，家庭用戶將占有Zigbee2/3的市場。在可以預期的將來，Zigbee無線傳感將切實改變你我的生活。

二、ZigBee上游芯片廠商

目前市場上ZigBee芯片提供商有：TI(Chipcon);Freescale;Ember;Jennic;Atmel;Integration;NEC;OkI;Renesas; 等9家。其中TI;Frescale;Ember;Jennic是市場上主導的供應廠商，這四大廠商基本上壟斷了整個90%的市場份額。四大巨頭勢力都比較均衡，Jennic之前在整體實力和名氣上可能稍有欠缺，但自從被NXP收購后，至少在行業影響力方面可以和其它三家的競爭對手平分秋色了。

具體針對國內市場，由于整個ZigBee產業在國內相比于歐美市場有比較明顯的差距，缺少上規模和有實質用量的應用，更多的還是停留在關注和學習階段。因此這四大巨頭在國內市場份額就體現出了一定的差異。從熟知度來說，應該是TI序列的芯片名氣是最大的，國內不少高校;研究所都是基于TI序列的芯片來研究學習ZigBee的，很多ZigBee開發板;開發套件也都是基于TI芯片的，這可能與TI公司是最先免費提供自己ZigBee協議棧有一定的關系，降低了國內用戶學習ZigBee技術的成本門檻。而像Frescale; Ember等公司由于一直還沒有免費公布自己的ZigBee協議棧，其開發套件成本都在幾W人民幣，過高的學習費用門檻，導致普通學生或者工程師用戶望塵莫及，因此在知名度方面要稍有遜色。但縱觀國內ZigBee OEM客戶廠商，真正有一定規模應用和影響力的廠商在選擇應用芯片方案平臺時，TI并沒有體現出和知名度相匹配匹配的優勢出來，四大巨頭之間的競爭又趨于平衡。從國內行情來分析，基于Frescal和Ember兩家公司方案在工業類的應用偏多，而TI和jennic兩家的方案產品在消費類產品中較常見。這不知道是否和芯片的內在因素有一定的必然關系?值得我們后面繼續關注比較。

三、ZigBee同wifi、藍牙、Z-Wave這些短距離通信的分析與比較

1、Zigbee和Wi-Fi的干擾和共存

Zigbee 和Wi-Fi 的主要特性比較

低速率、低功耗的Zigbee 有著特定的應用空間，是Wi-Fi的有效補充，兩者的主要性能參數如表1 所示。

表1 Zigbee 和Wi-Fi 的主要特性

干擾分析

背景

Zigbee 工作在工業科學醫療(ISM)頻段，定義了兩個物理層，即2.4 GHz頻段和868/915MHz 頻段物理層，而868MHz 和915 MHz 的ISM 頻段分別只在歐洲和北美有，所以其主要工作于全球范圍內免許可證的2.4 GHz 的ISM 頻段。必然會與工作在該頻段的Wi-Fi 產生相互干擾。

Zigbee 的底層標準把2.4 GHz 的ISM頻段劃分為16 個信道，每個信道帶寬為2 MHz，如圖1 所示。Wi-Fi 將該頻段劃分為11 個直擴信道，系統可選定其中任一信道進行通信，信道帶寬為22 MHz，所以11 個信道有重疊，無重疊的信道最多只有3 個，如圖2 和圖3 所示。顯而易見，假定Wi-Fi 系統工作在任一信道，則Zigbee 和其信道頻率重疊的概率為1/4.當Zigbee 和Wi-Fi 同時使用相同頻段通信時，產生帶內有色噪聲干擾，導致傳輸分組沖突。

Zigbee 對Wi-Fi 的干擾分析

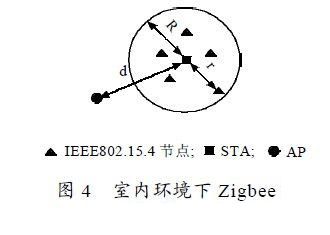

本節將分析在頻偏為零的同信道條件下Zigbee 對Wi-Fi的干擾。假設一室內環境下的Zigbee 和Wi-Fi 設備節點如圖4 分布。每個Zigbee 節點呈獨立一致性均勻分布，其處于活動狀態的概率為P[A ]，分布密度為D.假設有個Zigbee 節點會產生對STA 有效的干擾，則分組沖突概率P[C]為m2：本文室內路徑損耗選用對數距離模型：

其中：n- - 依賴于周圍環境，Xo- - 零均值的高斯分布隨機變量，d0- - 近地參考距離。

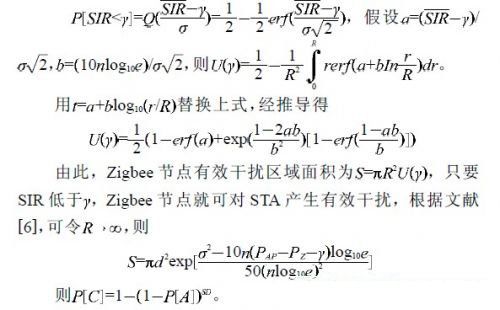

根據文獻[5]和[6]，對于一個半徑為R 的覆蓋區，假設STA的SIR 的閾值為γ (如果Zigbee 節點要對STA 產生有效的干擾，使其SIR 必須小于γ )，則有效干擾區域的百分比為U(γ )(即對于STA的SIR低于γ的區域百分比)，如果在半徑范圍內導致SIR低于閾值的概率為P[SIR《γ] ，則：

則對數正態分布變量SIR 的均值為：

其方差為δ。

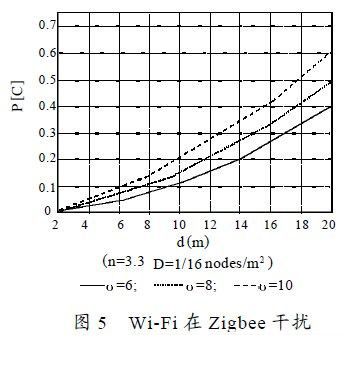

針對上述模型做定性分析，由于Zigbee 底層協議IEEE802.15.4 中有著特殊的睡眠機制，節點處于活動狀態的概率一般小于1 %[4]，γ可取為10dBm[7]，AP 和Zigbee 的傳輸功率分別為14 dBm 和0 dBm。根據文獻[6]，分組出錯率的期望E[PER]=P[C] ，分組沖突概率越大，相應的分組出錯率也越大。從圖5 可以看出，隨AP和STA 的距離d以及δ的增大，系統的性能越差。

2、ZigBee和藍牙分析與比較詳解

藍牙也是一種短距離無線通信技術，自藍牙規范發布以采，它在越來越多的領域得到了應用。比如工業自動控制、家庭自動化、電信級的音頻傳輸、PDA、手機和PC機外設等。

在ZigBee和藍牙的關系上，ZigBee聯盟認為ZigBee和藍牙是互為補充，而不是互相競爭。本文將圍繞技術和市場兩個方面來分析ZigBee和藍牙這兩種短距離無線通信技術，證明藍牙將在某些應用方面面臨ZigBee技術的競爭。最后，對ZigBee和藍牙的應用和發展提出了建議。

系統復雜性

ZigBee的系統復雜性要遠小于藍牙的系統復雜性。這可以從它們的協議棧的參考模型(圖1)中看出。ZigBee協議棧簡單，實現相對容易，需要的系統資源也較少，據估計運行ZigBee需要系統資源約28Kb;藍牙協議棧相對復雜，它需要系統資源約為250Kb。ZigBee定義了兩種類型的設備：全功能設備FFD(Ful Functional Device)和簡化功能設備RFD(Reduced Function Device)。網絡為主從結構， 一個網絡有一個網絡協調者(Coordinator)和最多可達65535個從屬設備。網絡協調者必須是FFD，它負責管理和維護網絡，包括路由、安全性、節點的附著與離開等。一個網絡只需要一個網絡協調者，其他終端設備可以是RFD，也可以是FFD。RFD的價格要比FFD便宜得多，其占用系統資源僅約為4Kb，因此網絡的整體成本比較低。從這一點來說，ZigBee非常適合有大量終端設備的網絡，如傳感網絡、樓宇自動化等。安全性

ZigBee采用了分級的安全性策略：無安全性、接入控制表、32比特AES和128比特AES。如果系統是用于安全性要求不高的場景，可以選擇級別較低的安全措施，從而換取系統成本和功耗的降低;反之，在安全性要求較高的應用場景(如軍事)，可以選擇較高的安全級別。這樣，

廠商可以綜合考慮功耗、系統處理能力、成本和應用環境等方面因素而采取適當?shù)陌踩?jí)別。ZlgBee分別在MAC層和NWK層采取了安全策略。在數據經過一跳就到達目的地時，ZigBee只用MAC層提供的安全機制;當在多跳的情況下，ZigBee就要依賴高層來保證安全。下面分述MAC層和NWK層的安全性。

MAC層安全套件(Security Suites)基于以下三種操作模式：計數器(CTR，Counter)模式的AES加密、密碼塊鏈接模式(CBC-MAC，CiPher Block Chaining)的數據完整性、CTR和CBC-MAC相結合的加密和完整性(OW做CCM
