將電力系統中從降壓配電變電站(高壓配電變電站)出口到用戶端的這一段系統稱為配電系統。配電系統是由多種配電設備(或元件)和配電設施所組成的變換電壓和直接向終端用戶分配電能的一個電力網絡系統。今天我們來了解一下高壓配電系統的系統設計。

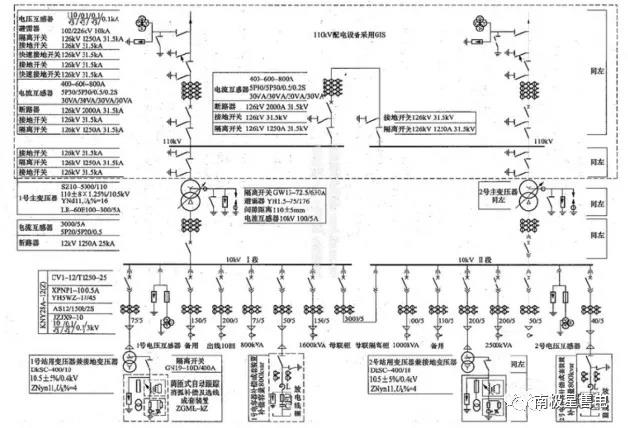

典型高壓配電系統--110/10kV變電站接線圖

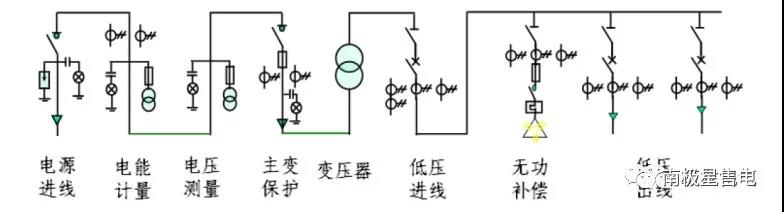

方案1

一路電源，一臺變壓器

變壓器一次側采用線路-變壓器組單元接線，二次側采用單母線接線

? 進線采用負荷開關

? 專用的電能計量柜

? PT柜

? 出線采用組合電器(負荷開關+熔斷器)

? 多用于小型數據中心

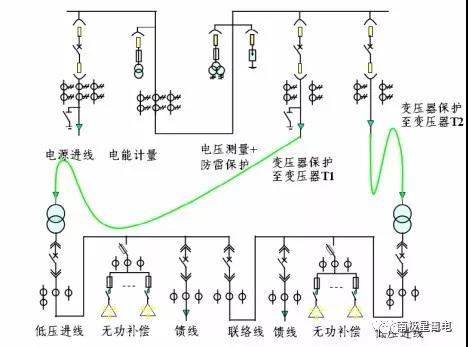

方案2

一路電源，兩臺及以上變壓器

變壓器一次側采用單母線接線，二次側采用單母線分段接線

? 進出線采用真空斷路器

? 專用的電能計量柜

? PT柜

? 多用于中小型數據中心

方案3

兩路電源，兩臺及以上變壓器

變壓器一次側采用單母線分段接線，二次側采用單母線分段接線

? 進出線采用真空斷路器

? 專用的電能計量柜

? PT柜

? 聯絡+隔離

? 多用于大型數據中心
