電力集控系統

2018-04-02 14:43:23 思利敏電力自動化有限公司　點擊量：評論 (0)

概述 SLM1200電力調度集控系統是采用SEPT軟件開發管理體系設計開發的新一代集控系統。系統采用先進面向?qū)ο髷?shù)據庫、跨平臺、模塊化的

概述

SLM1200電力調度集控系統是采用SEPT軟件開發管理體系設計開發的新一代集控系統。系統采用先進面向?qū)ο髷?shù)據庫、跨平臺、模塊化的技術，符合國際標準IEC61970、IEC61968、 IEC61850等，遵從一體化設計原則，專業為電力、石油化工、有色冶金、交通、公共建筑等領域提供一套完整先進的電力調度自動化管理系統。

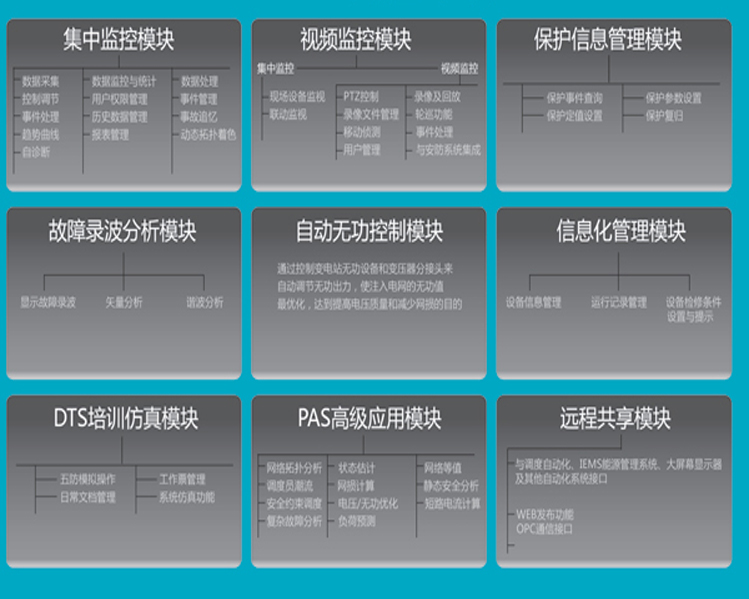

SLM1200集控系統秉承了SILIMIN公司在電力系統保護、變電站監控、集控站和調度自動化領域的成功經驗，系統主要集成了集中監控、視頻監控、保護信息管理、故障錄波分析、自動無功控制、信息自動化、DTS培訓仿真、

PAS高級應用、遠程共享、數據安全管理等模塊。

主要功能

對一個或多個區域內所有變電站進行集中監控和管理的自動化系統。

保護信息管理模塊包括保護基本信息、保護事件、保護設置及保護整定等功能。

SCADA系統平臺實現遙信、遙測的處理、越限判斷、計算等實時監控功能。

歷史數據服務模塊，實現歷史數據的存儲、管理功能。

PAS高級應用模塊，實現網絡建模、網絡拓?fù)洹⒊绷鞣治觥⒍搪酚?jì)算、狀態估算、穩定性分析等功能。

培訓模擬應用模塊DTS，實現調度人員的各種操作技能和應用技能的培訓。

故障錄波分析模塊不僅僅是單純的波形顯示，還包括矢量分析功能；

自動無功控制模塊按照嚴格的無功控制策略優化無功補償，保證無功分區平衡和電壓質量。

發電控制AGC模塊，實現發電機組啟停計劃、自動發電控制等功能。

信息自動化模塊為用戶運行、維護、檢修、日常管理提供強大的技術保證。

安全WEB模塊，實現調度集控?cái)?shù)據的網絡發布及安全管理功能。

技術特點

系統采用分布式的專業電力SCADA 組態軟件平臺。

支持跨平臺的運行環境，包括Windows2000/Vista/XP/WIN7/WIN8、LINUX、UNIX。

同時支持32位計算機和64位計算機系統。

面向?qū)ο蠹澳K化的設計理念，方面靈活組態和功能的擴展。

大型數據庫包括實時庫與歷史庫，實時庫為分級數據庫，歷史庫為大型商用數據庫，支持Oracle、

Sybase、SQLServer、MySQL。

人機界面友好, 基于OpenGL的三維立體圖形。

動態著色功能，使操作人員對電力系統設備帶電、不帶電、接地等狀態信息一目了然。

開關控制可選帶“五防”閉鎖控制、可編程邏輯控制。

良好的開放性, 易于和其他系統通訊，支持WEB發布和手機APP實時瀏覽功能。

系統內置高級腳本語言，方便用戶二次開發和靈活應用。

嵌入的視頻監控模塊既節約了投資，又能滿足視頻監控系統的要求。

應用實例

石油石化電力集控綜合解決方案

大型石化廠區供電采取區域管理方式，電壓等級涉及到110KV、35KV、10KV、400V等多種，廠內變配電站數量眾多，地域分布廣，管理難度大。思利敏基于近20年的電力監控工程實施及軟件研發經驗，結合高可靠的硬件產品，為廣大的石油石化用戶提供成熟可靠的SLM1200電力集控系統綜合解決方案。

SLM1200電力集控系統采取分層分布式結構，各變電站與集控中心采取光纖環網進行網絡拓?fù)湓O(shè)計，在每個35KV區域變單獨設立區域集控系統，實現各區域內的集中監控，同時將數據上傳到全廠集控中心，實現全廠范圍內的電力設備運行的在線監測、供電系統的三級控制、五防及調度自動化的功能需求。為石化企業的電力運行管理規范化、自動化奠定基礎，大大降低企業的管理成本，縮短故障處理時間，提高企業用電效率。
