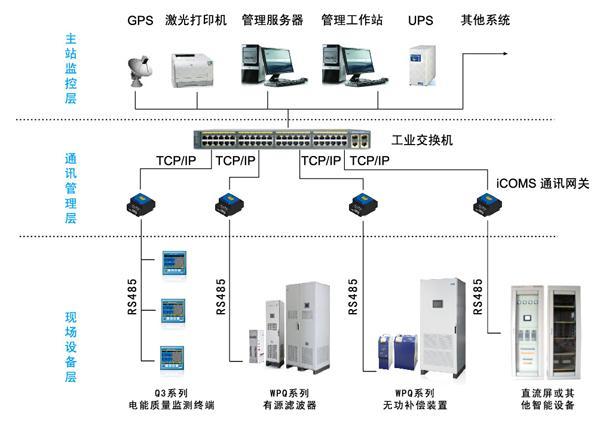

PQS電能質量管理系統采用分層、分布式結構，按間隔單元劃分、模塊化設計。整個系統分為三層：主站監控層，通訊管理層和現場設備層。

PQS電能質量管理系統

主站監控層：

主站監控層是系統的控制中心，采用致維電氣自主研發的WIT-PQS電能質量監控軟件，完成對整個系統的數據收集、處理、顯示、監視、轉換、分析、存儲等功能，依據權限對相應設備進行控制。主站監控層還包括打印機、管理服務器、管理工作站、UPS電源裝置等設備。

通訊管理層：

通訊管理層是與主站監控層實現數據交換的紐帶環節，完成監控管理層和現場間設備之間的實時信息交換，完成自動化裝置的接入，實現通訊物理介質和規約的轉換、接入。通訊管理層設備包括：通訊轉換設備（如iCOMS通訊網關、工業交換機、DPU通訊管理機等）和通訊鏈路（如光纖以太網、TCP/IP網絡等）。

現場設備層：

現場設備層的智能設備完成現場測量、檢測、諧波治理等功能，由Q3電能質量檢測終端、電能質量治理終端：C7無功補償裝置產品等智能設備組成。智能設備具有網絡通訊功能：通過通訊網絡上送終端設備實時監測值實時/歷史電壓、電流諧波數據、諧波畸變率、離散頻率等信息；接收主站操作命令，實現遠程控制以提高功率因素，進行無功補償，消除電網諧波，從而全面提高電網電能質量。

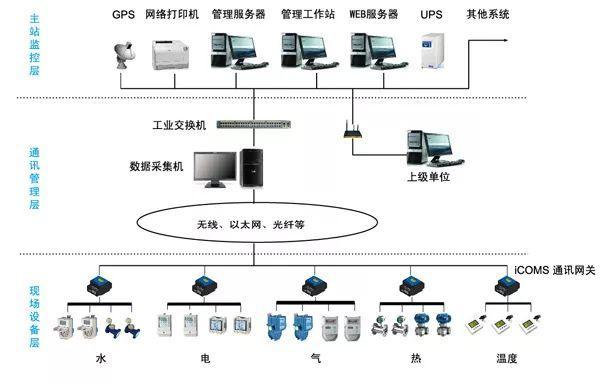

PES能源效率管理系統

主站監控層是系統的最高管理層，位于計算機機房或值班室，實現對系統數據的實時監測、轉換、分析、存儲、控制和管理功能，主要包括高性能計算機、打印機、UPS電源和專業的WIT-PES能源效率監測軟件，通過軟件的人機界面和各種管理功能實現對整個能源系統的實時監控。

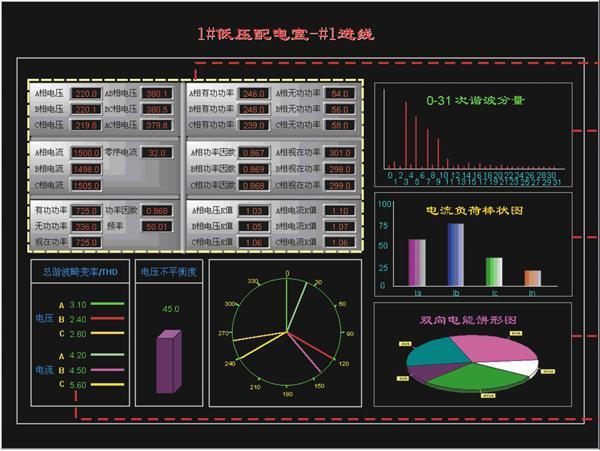

WIT-PES電能質量監控軟件

上海致維電氣的PES能源效率管理系統能幫助企業建設一個集中統一的能源管理系統，可以實現對水、空氣、天然氣、電能、溫度、濕度等數據的在線采集、計算、分析及處理，實現能耗統計、能耗管理和考核、能效測評、能耗審計、能效公示、用能定額、節能服務。

使企業優化能源介質平衡、最大限度的高效利用能源，提高環保質量、降低能源消耗，提高能源利用率，達到節能降耗的目的。

PES能源效率管理系統實現各類能源數據的分散采集控制、集中管理和數據統計與分析，幫助用戶全面掌握電、水、天然氣、熱力等能源動力系統的能源消耗狀況，計算和分析各種設備能耗情況，監控各個運營環節的能耗異常，評估各項節能設備和措施的相關影響，并通過WEB把各種能耗報表、數據曲線、分析結果等發布給相關管理和運營人員，分享能源信息化帶來的成果，結合節能措施建立更有依據、更有效果的節能體系。
