概 述

OP1300是一款綜合了OPAL-RT最先進的硬件在環(HIL)實時仿真器和Imperix快速控制原型(RCP)控制器及功率硬件的仿真測試平臺，該產品主要定位應用在電力電子、電機驅動、智能電網領域的控制系統開發。

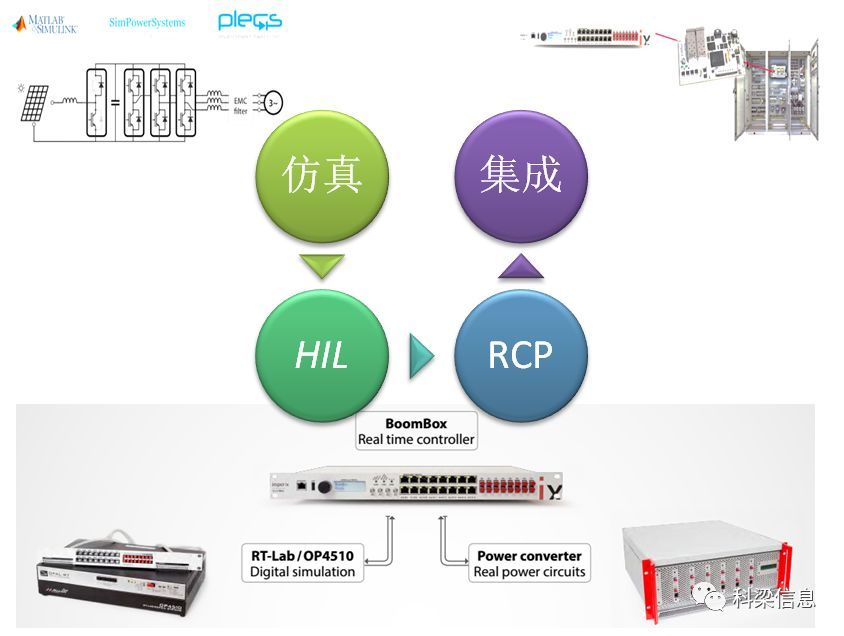

該平臺基于靈活配置的軟硬件平臺，測試驗證新的拓?fù)浣Y(jié)構和控制算法，無需修改控制代碼即可實現數字仿真-HIL-RCP的全部測試過程。數字仿真基于高精度、快應用的eHS電力電子開發工具；數字仿真驗證過的控制下載到BoomBox控制器，與實時仿真器組成HIL驗證平臺；BoomBox控制器經驗證后與Imperix功率硬件模塊再組成RCP測試平臺，BoomBox同時提供功率模塊獨立的軟件保護。

整個系統流水線式的測試流程讓用戶把精力完全投入到新的控制算法開發驗證上，數小時內即可得到實驗結論。

用戶可使用所有的六個半橋來實現背靠背的變流器硬件模塊開發，如調速電機、HVDC、光伏逆變器、儲能變流器等。基于靈活的功率模塊，同時支持DC/DC硬件模塊，如DAB、諧振變換器等。

組成與原理

一種典型配置如下：6開關橋功率模塊，1臺BoomBox控制器，1臺OP4510 HIL實時仿真器，組成一套完整的快速開發測試軟硬件平臺。對于其他的開發需求，可提供定制化的開發和各種輔助設備。

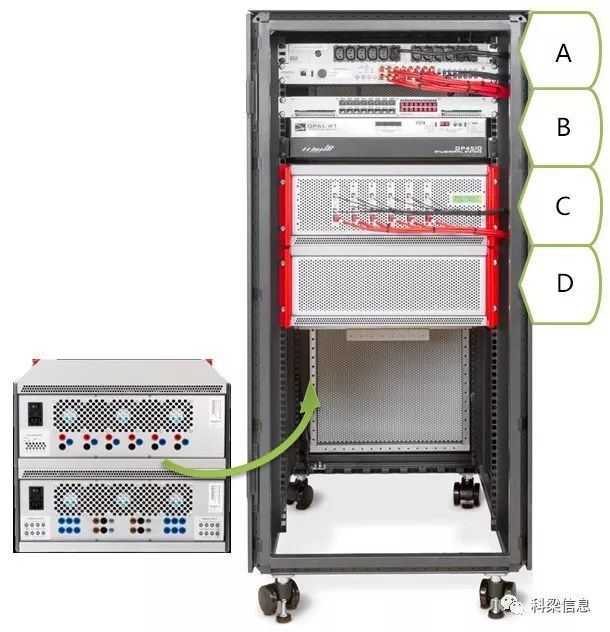

■ 18U工業標準機柜，提供規整的供電，信號線及光纖線布局；

■ 技術使用手冊；

■ 提供RCP控制器和HIL實時仿真器方面的案例支持和技術支持。

功能與規格

產品特點

A.BoomBox RCP

BoomBox是一款高性能的快速控制原型機（RCP）,特點如下：

■ 內置300MHz TI DSP；

■ 采樣頻率高達200kHz；

■ 16路模擬量輸入，16路光纖輸出，4路模擬量輸出，8+8數字I/O, CAN；

■ 硬件模塊獨立保護；

■ BoomBox控制軟件支持simulink模型自動代碼生成。

B.OP4510 HIL實時仿真器

OP4510是最先進的實時仿真HIL測試平臺，特點如下：

■ 4核CPU，Xeon E3 3.2GHz處理器；

■ Kintex-7 XILINX FPGA，325T；

■ 完全兼容Matlab/Simulink；

■ RT-LAB開放式實時仿真軟件環境；

■ eHS X64 電力電子解算器；

■ 兼容Simpower Systems模型。

C.功率模塊

可自由組合配置的電力轉換功率模塊，特點：

■ 6個獨立的半橋功率模塊，單個模塊最大輸出800V/32A或400V/46A，電隔離，開關頻率可達50kHz；

■ 側板溫度監控和風冷控制，LCD顯示；

■ 內部信號接線及電源供電。

D.可選附件設備

可定制的4U標準機箱，可包含無源器件、濾波器等，特點：

■ 6個獨立電感（2.5mH，20A）；

■ 2 LC型共模濾波器；

■ 電壓傳感器（可選）；

■ 繼電器和斷路器（可選）。
