7、系統配備方案

變配電安全智能監控系統由采集層、傳輸層、管理層、應用層組成，通過分布式架構整合軟硬件資源，形成獨立的組網系統，建設方案如下：

7.1 應用層建設方案

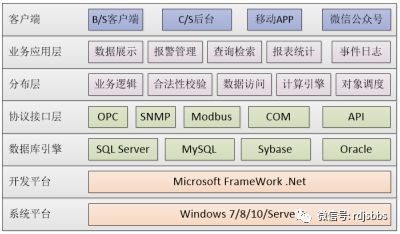

應用層即變配電安全智能監控軟件平臺，軟件采用面向SOA的分布式架構，其運行支撐平臺為Windows系統，開發平臺為Microsoft Framework .Net，數據庫支持SQL Server/MySQL/Oracle/Sybase等系統；業務應用層為用戶提供各類應用入口，包括：數據展示、報警管理、查詢檢索、報表統計、事件日志等，中間分布層負責處理核心業務邏輯，包括：業務規則、合法性校驗、數據訪問、計算引擎、對象調度等，協議接口層負責與第三方系統或設備的數據通信，協議支持OPC、SNMP、TCP、Modbus等，客戶端提供基于C/S的后臺支持系統和基于B/S的瀏覽入口，以及基于移動終端的APPSOA架構的應用架構使軟件能充分利用計算平臺資源，讓業務應用層從復雜的體系架構中徹底分離出來，更易于軟件未來的維護擴充，保護已有的投資，形成協調一致、高效可靠的變配電安全智能監控管理平臺。

7.2 管理層建設方案

管理層是變配電安全智能監控系統的硬件平臺，為應用層提供基礎的運行支撐，主要包括數據庫服務器、Web服務器、監控主機、打印輸出設備、報警輸出設備（語音服務器、短信服務器、聲光報警器等）組成。

7.3 傳輸層建設方案

傳輸層是采集層數據與后臺之間的網絡通道，主要包括交換機、路由器、傳輸介質、無線公網等通信載體。

7.4 采集層建設方案

采集層是以智能網關為核心組成的本地局域網，網關下端面向的是各類變配電房安全監控設備，上端是基于TCP規范的網絡傳輸層，下端通信物理層可支持RS485總線、CAN總線、M-Bus總線、Ethernet接口，協議支持Modbus、TCP、SNMP、OPC等，智能網關支持協議動態鏈接技術，實現多協議集成的通信解決方案。

（文章作者：河南影響力電子科技有限公司 李勇軍）
