世界上第一臺±1100 kV HVDC變壓器通過測試

2017-11-29 15:12:05 輸配電世界　點擊量：評論 (0)

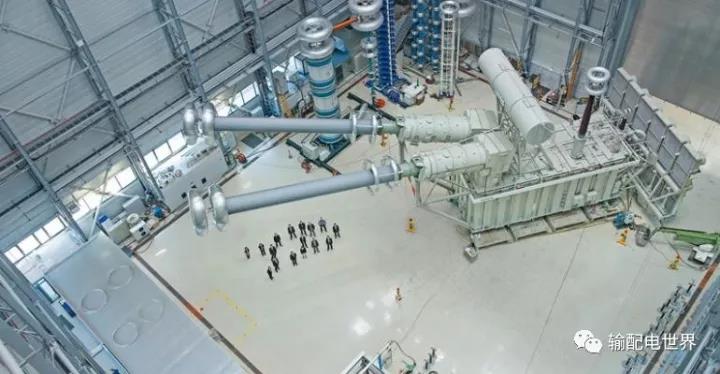

西門子開發和制造了世界上第一臺±1100千伏（kV）換流變壓器，最近通過了型式試驗。該變壓器是在西門子的紐倫堡變壓器工廠完成了開發，制造和測試。該變壓器是西門子和合作伙伴公司為當前世界上最大的高壓

西門子開發和制造了世界上第一臺±1100千伏（kV）換流變壓器，最近通過了型式試驗。該變壓器是在西門子的紐倫堡變壓器工廠完成了開發，制造和測試。該變壓器是西門子和合作伙伴公司為當前世界上最大的高壓直流輸電系統建設的7臺±1100千伏變壓器中的第一臺。這種變壓器是世界上最強大的單相變壓器設備之一，傳輸容量為587.1兆伏安（MVA）。西門子在其紐倫堡工廠牽頭的制造網絡中，與中國廣州的高壓直流變壓器工廠合作建設變壓器，以及另外一個中國合作伙伴。這些工廠是根據紐倫堡工廠的規格和文件制造該設備。全球最大的高壓直流輸電項目-包含該變壓器-將在2018年進行試運行。

變壓器將安裝在中國昌吉（新疆）和古泉（安徽）城市之間的高壓直流鏈路的古泉換流站。在傳輸容量，電壓和長度方面，這是世界上最強大的HVDC傳輸系統。它是全球首次以±1,100kV的直流電壓傳輸電力。高壓直流輸電線路長達3284公里，將電力從新疆西北部地區輸送到中國東部的安徽省。傳輸容量達1200萬kW，將取代之前最強大的1000萬kW系統。在這些系統中，變壓器被用于從傳統的交流輸電網向換流站供電，以直流形式輸電，并在接收側將其轉換回交流電壓。由于連接到換流站，變壓器將承受非常高的直流分量。

西門子憑借多年的高壓直流變壓器經驗，開發了這種變壓器的所有關鍵部件，從而在高壓直流輸電技術上達到了一個新的高度。由于變壓器的尺寸（LxWxH：37.5mx12.0mx14.5m）非常巨大，制造和測試該產品的工作流程具有挑戰性。盡管如此，±1,100千伏的原型能夠通過功能，電磁兼容和負荷水平方面的每一個測試。目前正在準備型式試驗，最終踏上公路和海運的漫長旅途。
