華為3Com國家電力調度數據骨干網方案

2013-10-10 15:53:19 大云網　點擊量：評論 (0)

國家電力公司的數據網是建設在其基礎通信網基礎上的信息網絡。

國家電力公司是中國資產規模最大的企業，電力生產關系到國計民生各個方面，責任重大。國家電力公司的數據網是建設在其基礎通信網基礎上的信息網絡，由兩部分構成：以管理信息系統計算機聯網為基礎的國家電力公司信息網(SPInet，State Power Information Network)和以電力調度自動化系統計算機聯網為基礎的電力調度系統數據網絡(SPDnet)。

　　用戶簡介與關鍵產品

　　國家電力公司是中國資產規模最大的企業，電力生產關系到國計民生各個方面，責任重大。

　　國家電力公司的數據網是建設在其基礎通信網基礎上的信息網絡，由兩部分構成：以管理信息系統計算機聯網為基礎的國家電力公司信息網(SPInet，State Power Information Network)和以電力調度自動化系統計算機聯網為基礎的電力調度系統數據網絡(SPDnet)。

　　調度網SPD net承載傳輸?shù)男畔⑹请娏φ{(diào)度實時數據、生產管理數據、通信監測數據等實時、準實時控制業務及管理信息業務，為電力調度系統提供了強大的技術支持，連接各級調度中心及各直接調度的發電廠和變電站，實現國調、網調、省調三級調度生產管理系統的互聯和相互訪問，是全國聯合電網運行和電力市場運作中的最為基礎性的設施。整個數據網是基于電力通信網絡的電力生產實時信息傳輸網絡，是電網安全生產的重要保證。

　　用戶概況與需求分析

　　國家電力調度數據網絡是一個覆蓋國家電力公司調度通信中心、備調、各大網調、各省(直轄市、自治區)調、各直調發電廠站、變電所(換流站)等的大型網絡。調度數據網承載的業務對網絡可靠性要求高，網絡的可用率、實時業務的傳輸時延(業務應有不同的優先級)、網絡的收斂時間等關鍵性能必須予以保證。

　　基于當前技術現狀及發展發展趨勢，調度數據網采用符合技術發展方向的IP路由交換設備組網，采用IP over SDH/PDH的技術體制。

　　國家電力調度數據網絡按三層結構設計：核心層、骨干層和接入層。核心層節點在IP組網網絡中居于核心地位，也在低層傳輸鏈路網中居于比較核心的地位；骨干層節點為各省(直轄市、自治區)調節點；接入層節點為各直調發電廠站、變電所(換流站)等。

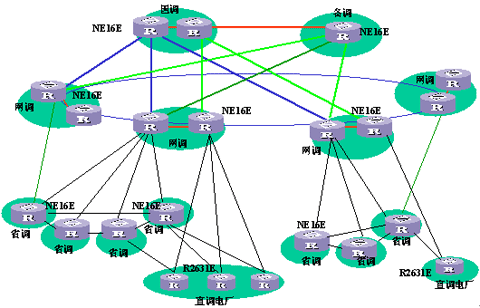

　　解決方案與特點(解決方案組網圖)

　組網特點

　　A、冗余可靠：

　　國家電力調度網絡根據N-1原則進行線路及拓?fù)湓O(shè)計，在核心層和骨干層采用星環結構、接入層采用雙歸接入，充分保證網絡冗余可靠性；全網采用超過30臺Quidway? NetEngine 16E系列電信級、高可靠的骨干路由器，保證骨干網絡的穩定可靠。并采用標準的OSPF路由協議，自動計算、更新網絡路由，保證網絡的可達性。

　　B、安全隔離：

　　網絡采用MPLS VPN技術，將系統內部的不同業務劃分在不同的VPN內，VPN間限制訪問，實現安全隔離的需要，保證關鍵業務不受不相關人員、設備的影響。并在接入層設備上實施802.1X等安全認證，保證接入網絡的是合法用戶。

　　C、高性價比：

　　在網絡中采用了先進的分層PE(HOPE)技術，解決了MPLS VPN部署中的扁平化問題，使網絡構建中，能根據不同網絡位置層次對設備性能等提出不同的要求，這樣 MPLS VPN部署到廠站時，也不會對廠站設備提出更高的要求，在提高整網安全性的同時，又有效降低網絡構建成本。

　　D、實時業務保障：

　　通過將不同的業務(實時、非實時)劃分在不同的VPN中，并利用先機的LLQ(低時延隊列)等技術，對不同VPN實施不同優先級保證，保證實時業務的實時性。

　　E、完備網絡管理：

　　網絡管理采用iManagerTM N2000，用于管理華為3Com系列網絡設，同時使用華為3ComVPN Manager進行VPN業務的管理。

　　利益與評價

　　經過與國調中心領導和專家充分的方案討論、工廠模擬環境驗證、發貨安裝等，現整個網絡已經實地安裝完畢，在華為3Com各地辦事處用服工程師的配合下，同步按照設計方案順利實現了聯調互通，并完成了整個網絡性能指標測試，達到了預期要求。整個網絡現在已經開始安全可靠地運行。
