光伏發電系統可分為獨立光伏發電系統(離網)和并網光伏發電系統。下面我們講講這兩個系統的工作原理。

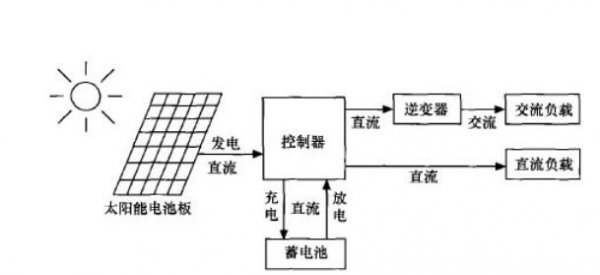

　　首先講講離網光伏發電系統的工作原理。我在網上找了一張圖貼給大家看看。

　　這張圖可以說明離網式光伏發電的工作原理。光伏發電的核心部件是電池極板，它將太陽能轉接轉化為電能，并通過控制器把產生的電能存儲于蓄電池中。當負載用電時，蓄電池中的電能通過控制器合理的分配到各個負載上。太陽能電池所產生的電流為直流電，可以直接以直流電的形式應用，也可以用交流逆變器將電能轉換為交流電，供交流負載使用。太陽能發電的電能能即發即用，也可以用蓄電池等儲能裝置儲存起來，在需要時使用。

　　下面來看一看并網型光伏系統的工作原理。我們?cè)賮?lái)看一個圖片。

　　這張圖可以說明并網式光伏發電的工作原理。并網型光伏發電系統由太陽能電池組件將光能轉變?yōu)殡娔埽⒔?jīng)直流配線箱進入并網逆變器，有些類型的并網型光伏系統還要配置蓄電池組存儲直流電能。并網逆變器由充放電控制、功率調節、交流逆變、并網保護切換等部分組成。這套系統輸出的交流電既可以供負載使用也可以并入電網。當并網光伏系統因天氣原因發電不足或自身用電量偏大時，可由公共電網向交流負載供電。系統還配有監控、顯示系統，用于對整個系統的工作狀態監控、檢測及發電量等各種數據的統計，還可以利用計算機網絡系統遠程傳輸控制和顯示數據。

　　以上就是光伏離網系統和并網系統的工作原理。
