四、能流圖

由于圖形比表格應用更加直觀、形象，因此在能源管理中各種應用圖也越來越多，而且有的應用圖已經有相應的國家標準，常用的有熱流圖、能流圖和能源網絡圖。

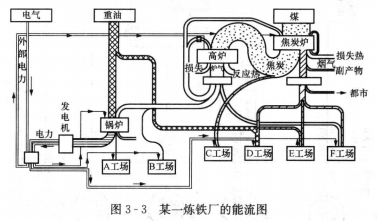

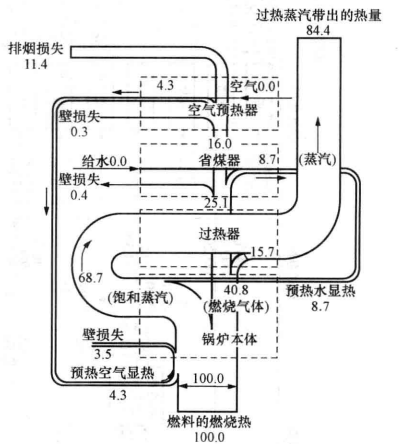

能源利用流向圖是根據生產過程的用能按比例繪制的圖形，有時又簡稱能流圖。通過能流圖可以形象直觀地表示能量的來龍去脈、能量的分布、利用程度和損失大小。在能流圖中應明顯地表示各項輸入能量、輸出能量、有效利用能量、損失能量和回收利用的能量。各項能量均以供給能量的百分數表示，并按一定比例用不同寬度的能流帶來表示百分數的大小。能流圖按表示的范圍，可以分為全國和地區能流圖、企業能流圖和設備能流圖等，按其性質則有熱流圖、汽流圖和電流圖等，其中尤以熱流圖應用最為普遍。圖3-2所示為某一大型鍋爐的熱流圖.圖3-3所示為某一煉鐵廠的能流圖。

能源網絡圖是另一種能源應用圖，它以能源利用系統為依據，按國家標準規定繪制。圖3-4所示為某一企業的能源網絡圖。按照繪制的規定，將企業的能源系統分為購入儲存、加工轉換、輸送分配、終端利用四個環節。每個環節可能包括幾個用能單元。購入儲存環節的各種能源用圓形表示;加工轉換環節中的用能單元用方形表示;生產過程回收的可利用能源用菱形表示;而終端利用環節的用能單元用矩形表示。在上述各種圖形中，除注明單元的名稱外，還用相應的數字表示能量的數值，用進出箭頭表示能量流向，箭頭上方的數字則表示能量流的大小。
