摘要：本發明涉及到電網系統方面的領域，特別是對電網智能供電微網系統方面的改進，尤其涉及到一種電網供電智能微網控制系統。

本發明的目的是提供一種電網供電智能微網控制系統，包括中心控制單元和供電系統，所述的控制單元的信息接口分別與能量管理系統、供電系統和并網控制器連接組成電網智能分配供電的微網控制系統，通過微網系統進行智能靈活分配，微電網中包括微電源都采用電力電子變換器、汽輪機和負載相連接，使其控制靈活，對電源、負荷開關的控制和調整各自功率輸出以調節饋線潮流，既能夠有效的降低能源浪費，又能應付緊急供電情況，保持正常供電。

申請人 六安聯眾工業自動化技術有限公司

發明人 趙少芹

背景技術

高效大規模儲能電池是新能源產業革命的核心，光伏、風電等新能源固有的隨機性、波動性、間歇性、調峰難、并網難特性，決定了其規模化發展必須要有先進的儲能技術作支撐，但是在孤島供電分配網方便變得尤為重要，孤島環境相對較為復雜，同時由于天然氣候的構成，其發電系統有沼氣和光伏多種共同發電，但是一般沼氣發電系統不并網，僅僅給本地負荷供電，因此根據以往的電網構造要求，在孤島供電時難以實現不同情況下的只能供電，在很大程度上造成能源的浪費，同時難以應急突然斷電現象，影響電網的正常供電。

因此，提供一種電網供電智能微網控制系統，以期能夠通過在孤島電網系統進行改進，在孤島電網中添加智能微電網系統，微電網中包括微電源都采用電力電子變換器、汽輪機和負載相連接，使其控制靈活，微電網內部有整合微電源、兩條饋線到同一母線上，根據用電負荷的不同需求情況，可完全孤島運行的微網結構，每個微電源出口處都配有斷路器和具備功率和電壓調節的控制器，在能量管理系統和中心控制單元的控制下，對電源、負荷開關的控制和調整各自功率輸出以調節饋線潮流，既能夠有效的降低能源浪費，又能應付緊急供電情況，保持正常供電，就成為本領域技術人員亟需解決的問題。

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明中記載的一些實施例，對于本領域普通技術人員來講，還可以根據這些附圖獲得其他的附圖。

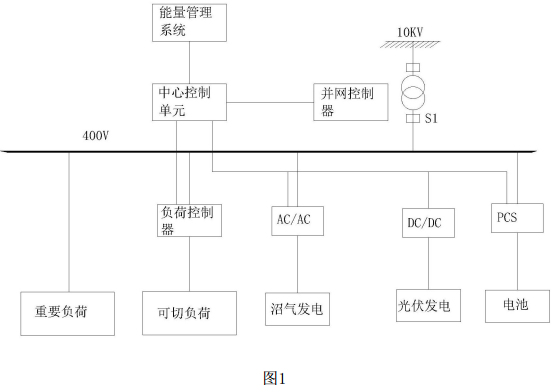

圖1為本發明一種電網供電智能微網控制系統具體實施方式的結構模塊圖;

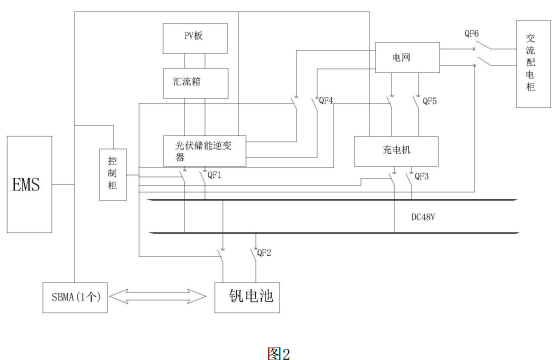

圖2為本發明一種電網供電智能微網控制系統具體實施方式的電網系統。

發明內容

本發明的目的是提供一種電網供電智能微網控制系統，以期能夠通過在孤島電網系統進行改進，在孤島電網中添加智能微電網系統，微電網中包括微電源都采用電力電子變換器、汽輪機和負載相連接，使其控制靈活，微電網內部有整合微電源、兩條饋線到同一母線上，根據用電負荷的不同需求情況，可完全孤島運行的微網結構，每個微電源出口處都配有斷路器和具備功率和電壓調節的控制器，在能量管理系統和中心控制單元的控制下，對電源、負荷開關的控制和調整各自功率輸出以調節饋線潮流，既能夠有效的降低能源浪費，又能應付緊急供電情況，保持正常供電。

為解決背景技術中所述技術問題，本發明采用以下技術方案：

一種電網供電智能微網控制系統，包括中心控制單元和供電系統，所述的控制單元的信息接口分別與能量管理系統、供電系統和并網控制器連接組成電網智能分配供電的微網控制系統。

優選地，所述的供電系統包括沼氣發電、光伏發電和儲能系統，沼氣發電、光伏發電和儲能系統的連接口分別通過AC/AC、DC/DC和PCS與電網輸送線連接，AC/AC、DC/DC和PCS的信息口均與中心控制單元的信息口連接，電網輸送線分別與重要負荷和可切負荷連接，可切負荷與電網輸送線之間設有負荷控制器，負荷控制器的信息口與中心控制單元的信息口連接，通過使用信息口與中心控制單元連接，能夠有效的將每個具體模塊上的實時情況及時的反饋到中心控制單元上，以提高反饋和智能控制的效率。

優選地，所述的電網輸送線通過變壓器與10KV電壓連接。

優選地，所述的儲能系統由光伏方陣的PV板、光伏儲能逆變器、釩電池、電池管理系統SBMS和能量管理系統EMS組成，能量管理系統EMS的通訊接口通過通訊線分別與控制柜、充電機、光伏儲能逆變器和電池管理系統SBMS的通訊接口連接，光伏方陣PV板通過匯流箱與光伏儲能逆變器連接，光伏儲能逆變器分別通過開關QF4和QF1與電網和直流電源線連接，電網通過QF6與交流配電柜連接，充電機分別通過QF5和QF3與電網和直流電源線連接，釩電池通過QF2與直流電源線，電池管理系統SBMS與釩電池之間通過雙向線連接，通過儲能系統能夠將平時用不掉的能源及時的轉移到儲能系統內，光能轉換成電能存儲起來，并釋放電能，光伏方陣光能轉換為電能，匯流箱將PV板產生的小電流合并為大電流，光伏儲能逆變器把光伏板轉換的電能充到釩電池里存儲起來。

優選地，所述的直流電源線的直流電壓為48V。

優選地，所述的光伏方陣的功率為10KW，且光伏方陣的PV板的數量=10/0.25=40塊。

優選地，所述的光伏方陣的PV板的安裝角度為34.58度，對光伏方陣的PV板的安裝角度進行控制，能夠增加PV板的光照有效面積，進而有效的提高PV板的利用率。

優選地，所述的光伏方陣的PV板的安裝角度為34.58度，對光伏方陣的PV板的安裝角度進行控制，能夠增加PV板的光照有效面積，進而有效的提高PV板的利用率。

本發明的有益效果是：

微電網中包括微電源都采用電力電子變換器、汽輪機和負載相連接，使其控制靈活，對電源、負荷開關的控制和調整各自功率輸出以調節饋線潮流，既能夠有效的降低能源浪費，又能應付緊急供電情況，保持正常供電。

發明要點簡述

1 .一種電網供電智能微網控制系統，包括中心控制單元和供電系統，其特征在于：所述的中心控制單元的信息接口分別與能量管理系統、供電系統和并網控制器連接組成電網智能分配供電的微網控制系統。

2.根據權利要求1所述的一種電網供電智能微網控制系統，其特征在于，所述的供電系統包括沼氣發電、光伏發電和儲能系統，沼氣發電、光伏發電和儲能系統的連接口分別通過AC/AC、DC/DC和PCS與電網輸送線連接，AC/AC、DC/DC和PCS的信息口均與中心控制單元的信息口連接，電網輸送線分別與重要負荷和可切負荷連接，可切負荷與電網輸送線之間設有負荷控制器，負荷控制器的信息口與中心控制單元的信息口連接。

3.根據權利要求2所述的一種電網供電智能微網控制系統，其特征在于，所述的電網輸送線通過變壓器與10KV電壓連接。

4.根據權利要求2所述的一種電網供電智能微網控制系統，其特征在于，所述的儲能系統由光伏方陣的PV板、光伏儲能逆變器、釩電池、電池管理系統BMS和能量管理系統EMS組成，能量管理系統EMS的通訊接口通過通訊線分別與控制柜、充電機、光伏儲能逆變器和電池管理系統SBMS的通訊接口連接，光伏方陣PV板通過匯流箱與光伏儲能逆變器連接，光伏儲能逆變器分別通過開關QF4和QF1與電網和直流電源線連接，電網通過QF6與交流配電柜連接，充電機分別通過QF5和QF3與電網和直流電源線連接，釩電池通過QF2與直流電源線，電池管理系統SBMS與釩電池之間通過雙向線連接。

5.根據權利要求4所述的一種電網供電智能微網控制系統，其特征在于，所述的直流電源線的直流電壓為48V。

6.根據權利要求4所述的一種電網供電智能微網控制系統，其特征在于，所述的光伏方陣的功率為10KW，且光伏方陣的PV板的數量=10/0.25=40塊。

7 .根據權利要求4所述的一種電網供電智能微網控制系統，其特征在于，所述的光伏方陣的PV板的安裝角度為34.58度。

8.根據權利要求2所述的一種電網供電智能微網控制系統，其特征在于，所述的AC/AC、DC/DC、PCS和負荷控制器的信息口與中心控制單元的信息口之間通過Rs485通訊協議連接。
