另外需注意的是，由于各DS18B20轉換方式是采用同時轉換，所以需要電流較大，不能利用信號線供電，否則系統無法正常工作。由于系統中使用了多片DSl8B20構成溫度傳感器網絡,結合DSl8B20的實際特點和系統的需求,提出如下解決方案。

首先利用DSl8B20的內部報警上限寄存器存放溫度傳感器的編號,并將其編號貼在安裝完傳感器的電纜表面，這樣巡檢時候可根據編號查詢報警值得知哪條電纜異常。流程圖如下所示。

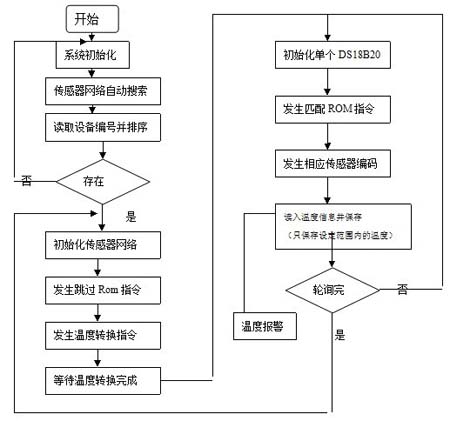

圖4監測儀測溫主程序流程圖

圖3的溫度報警框圖由CPU計算發出，發出的報警信號范圍如下：電纜運行規程規定：交聯聚乙烯絕緣電纜允許最高連續工作溫度90℃，油浸紙絕緣電纜允許最高連續工作溫度為60℃，這是指電纜線芯的溫度。但是測溫模塊是測電纜外表的溫度，根據測試交聯聚乙烯絕緣電纜線芯的溫度和外表的溫度差為15℃，油浸紙絕緣電纜線芯的溫度和外表的溫度差為10℃。這樣把“注意，電纜己發熱”的報警信號分別設定為75℃和50℃。電纜是允許短時過負荷運行，交聯聚乙烯絕緣電纜允許100℃，油浸紙絕緣電纜允許70℃，這樣必須把“注意，電纜己過負荷”的警告信號分別設定為90℃和60℃。電纜過負荷如果超過48h必須增大電纜導體的截面積，否則會損壞絕緣引起火災。以上的發熱和過負荷的信號必須和電纜通過的實際電流相對應，否則會產生誤差。如10KV三相聯系120mm2交聯電纜在環境溫度25℃時允許的載流量是285A，發出“注意，電纜己發熱”的報警信號應該是大于允許的載流量，當環境溫度大于25℃時，如果測出電纜的實際發熱溫度大于允許最高連續工作溫度，應減少電流運行。

當交聯聚乙烯絕緣電纜和油浸紙絕緣電纜短路時溫度可達到250℃，這時必須把“注意，電纜己短路”的嚴重警告信號設定為240℃，電纜短路是不能繼續運行的。

3.4查詢電路

查詢電路主要用于查詢電纜歷史報警溫度和時間，以便檢修人員隨時了解和掌握運行中電纜每一個時間的發熱情況(可查詢范圍根據存儲電路DS1225Y的64KB可存信息量，約700條以上記錄設定，超出記錄，自動剔除最舊的數據，提供接口將數據導出到pc機硬盤上)。通過按鈕確定要顯示第幾天的溫度值，把溫度值讀到單片機內存，發命令給89C52的讀寫程序，查找對應的地址單元，把地址單元內容讀取出來。

4 結束語

在狀態檢修中我們對運行中的電纜采用新的監測技術，把傳感器安裝在電纜頭，可準確監測電纜頭及整條電纜的發熱情況，及時準確掌握運行中的發熱情況，以便作出減少負荷或停止運行等相應措施。由于能及時提醒人們把電纜的發熱控制在正常范圍之內，所以能有效防止火災事故發生。
